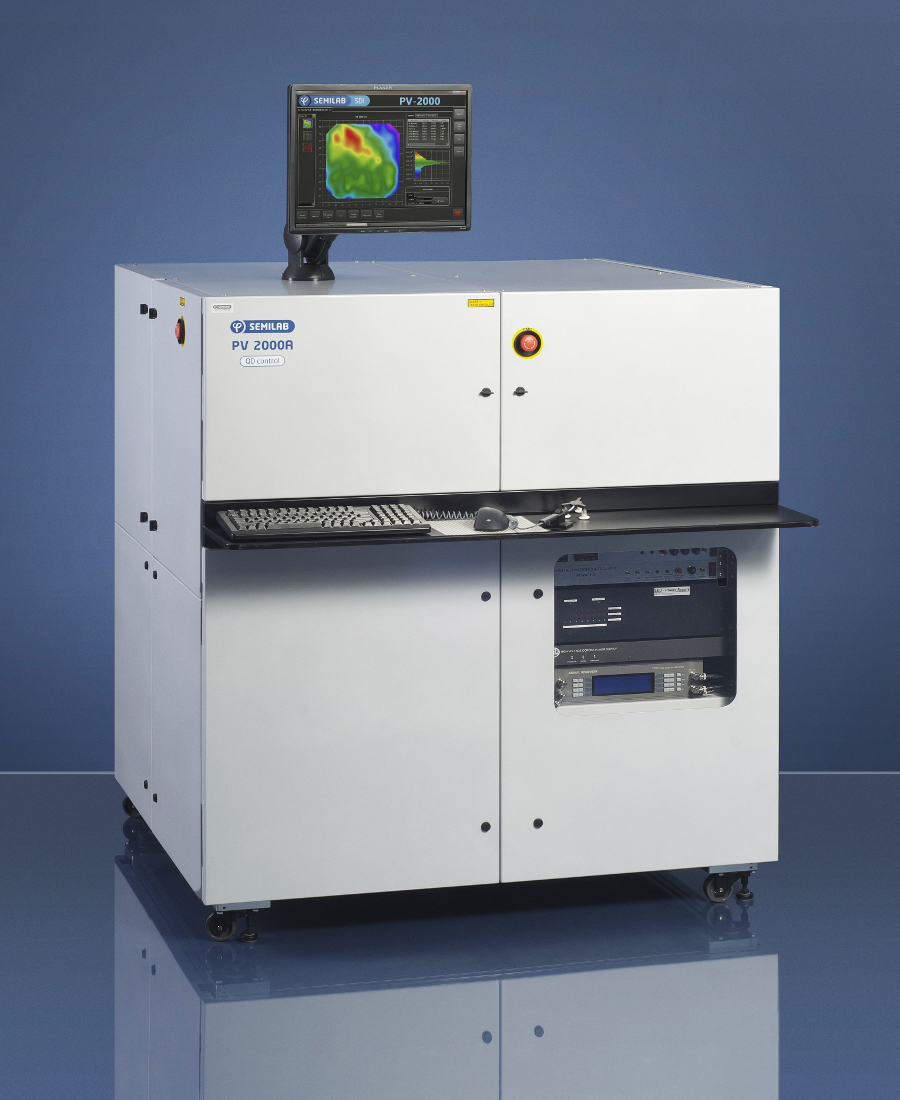

ライフタイム測定装置 PV-2000A

PV-2000A

特徴とシステム仕様:

以下の機能を持つ新しい統合型プラットフォームです。

  • SPV拡散長
    • 離散部位と、入りウェハー&処理済みウェハーと最終セルとのマッピング
    • 表面パッシベーションのUV/青色SPV率(任意単位)
    • モニタリング可能なパラメータ:
      • 拡散長(L)
      • 鉄汚染(Fe)
      • キャリアの再結合中心(NR)
      • LID欠陥汚染
  • 非接触CVプロファイリング
    • リーク補正を用いた時間分解法
    • モニタリング可能なパラメータ:
      • フラットバンド電圧(Vfb
      • 酸化物総電荷(Qtot
      • 界面トラップ電荷(Qit
      • 界面トラップ密度(Dit
      • 誘電体キャパシタンス(CD)と厚さ(CET)
      • 3~1000nmの平面フィルム&テクスチャフィルムの誘電漏洩とPID試験
  • 加速LID試験
    • 温度段階(20~220℃)、照明ステーション×2(ハロゲン、フラッシュ)、ロボットによるハンドリング、鉄および/またはホウ素-酸素の活性化/非活性化
    • LID欠陥を数分で
    • ALIDがSPVで並べられ、FeとLIDの欠陥マッピングを短時間で実行
    • ウェハーと太陽電池に対応
  • QSS-μPCD
    • 離散部位と、入りウェハー&処理済みウェハーのマッピング
    • PCDレーザー波長:904nm
    • モニタリング可能なパラメータ:
      • 減衰ライフタイム(τ eff.d
      • 定常状態でのライフタイム(τ eff.ss
      • 注入レベル(Δn)
      • 有効表面再結合(Seff
      • QSS光強度:0.005~30 Suns
      • エミッター飽和電流(J0)
      • Implied-Voc
  • Light Beam Induced Current(LBIC)
    • 1~4本のレーザーを用いた太陽電池のマッピング
    • 測定パラメータ:電流、拡散長、反射率、内部量子効率(IQE)
    • 反射率測定とIQEマッピング

その他の試験機能:

  • SPV表面ライフタイム
  • RshuntとVocのSPVマッピング
  • 非接触Suns-Voc
  • ウェハー厚測定
