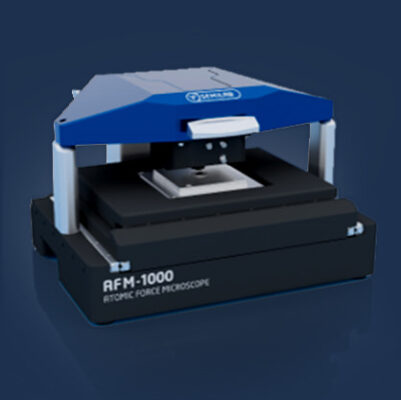

卓上型原子間力顕微鏡 AFM-1000

製品概要

セミラボ（SEMILAB）の「AFM-1000」は、研究開発用途に最適な、設置面積の小さいコンパクトな卓上型原子間力顕微鏡（AFM）システムです。
最先端技術と数十年にわたる計測ノウハウに基づき、半導体業界標準に準拠した高精度な顕微鏡測定ソリューションを研究向けに提供します。
本システムは、極めて低いノイズレベルで高解像度かつsub-atomic（原子レベル未満）の精度での測定を可能にし、様々な材料のナノトポグラフィー（表面三次元形態）測定や電気特性評価を安定的に行うことができます。
最大65×65mmサイズの様々なサンプルについて、優れた精度での測定と再現性の高い材料特性評価を実現します。

AFM-1000が選ばれる主な特長

卓越した機能・性能

• Sub-atomic分解能のハイエンドAFMシステム
  卓上型でありながら最高クラスの解像度を誇り、原子レベルの微細な表面構造を正確に捉える超高精度計測を可能にします。
• 高精度な平面スキャン技術
  フレキシブルガイド式ピエゾポジショナーを用いた高精度な平面スキャンにより、歪みのない正確なトポグラフィーデータを取得できます。測定対象に合わせてスキャン領域サイズの設定も可能です。
• 内蔵デュアルフォーカスカメラシステム
  レーザーアライメント、およびチップ（探針）とサンプルの位置決めを的確に行うためのカメラシステムを内蔵。レーザー光路の手動調整機能も備え、確実なアプローチをサポートします。
• 効率性を高める電動サンプルステージ
  電動サンプルステージの採用により、サンプルの移動や測定位置の選択をスムーズかつ正確に行えます。

高度な自動化と操作性

• 優れた自動測定機能
  単一サンプルに対して、一連の異なる測定スケジュールを自動的に実行可能。ルーティンワークを自動化し、研究の効率化に貢献します。
• 簡単かつ安全なサンプルハンドリング
  サンプルとカンチレバーの取り扱いが簡単かつ安全に行える設計を採用。サンプルホルダーは「クランプ式」または「磁気固定式」から選択可能です。
• コンパクトな設置面積
  高度なテクノロジーを凝縮しながらも、研究室のデスクや限られたスペースにスマートに設置できるコンパクトな卓上型デザインです。

アプリケーション

• 半導体・デバイス材料のナノトポグラフィー測定
  シリコンウェーハ、化合物半導体（GaN、SiC等）、薄膜ステップテラス構造の表面粗さ（Roughness）解析や微細形状の3次元評価。
• 最先端ナノ材料・二次元材料の構造解析
  グラフェン、CNT（カーボンナノチューブ）、遷移金属ダイカルコゲナイド（TMD）などの原子レベルでの層数・構造欠陥の評価。
• 薄膜・コーティングの微細表面評価
  光学コーティング、高分子薄膜、ナノ粒子コーティングなどの表面形態観察および均一性・密着性評価。

主な仕様・オプション

研究対象のサイズや求められるスキャンエリア（スキャナーレンジ）に応じて、最適な構成を選択可能です。お客様の研究ニーズや専門的なご要望に合わせた「カスタムスキャナー設計」も承っております。
