分光エリプソメトリー

太陽電池分野では、分光エリプソメトリー(SE)は主に、テクスチャ化Siウェハー上に形成された薄膜の単純な測定に使用されます。

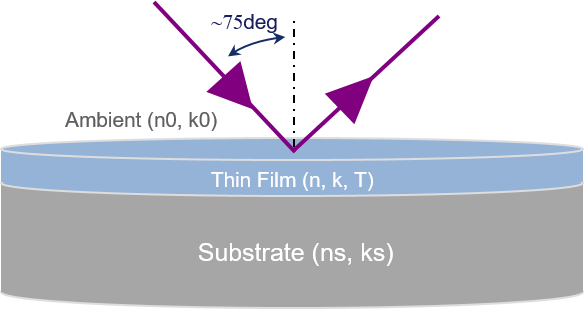

エリプソメトリーは絶対的な光学的測定法であり、媒質を通過中の光の偏光の変化を測定します。偏光の位相は、反射中の層構造が原因で歪みを呈するため、この構造内の媒質の材料特性の抽出が可能になります。

偏光の歪みは、複数の光学コンポーネントが光偏光を変調させる複数の方法で特定できます。セミラボでは、最も進んだ回転補償子レイアウトを採用しており、ハイエンドの広帯域補償子が回転角に応じて異なる位相転移を生じさせることで、エリプソメトリーパラメータを分光的に特定できます。

エリプソメトリーは間接的なメトロロジーであるため、厚さや屈折率の値を抽出するには、実際の構造のモデリングとパラメータフィッティングが必要です。セミラボの分光エリプソメトリーアナライザー(SEA)ソフトウェアは、実際の構造のモデルを構築するための幅広い手法や、モデルパラメータをフィッティングして目的の値を取得するための強力なアルゴリズムを装備しています。



分光エリプソメトリー

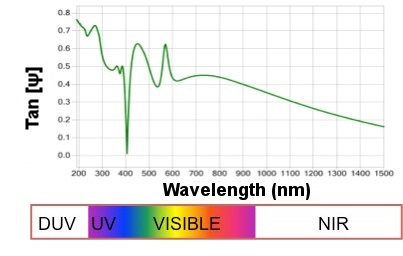

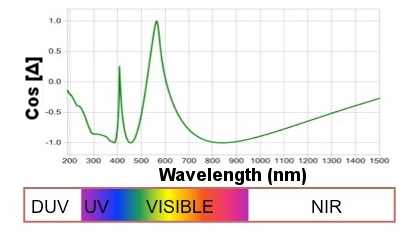

分光エリプソメトリー(SE)は、光の偏光の変化に基づいています。積層フィルムからの反射と吸収により、エリプソメトリースペクトル(tan(Psi)とcos(Delta))の形状が決まります。この測定に基づいて、エリプソメトリースペクトルの分析が可能になり、積層フィルムの屈折率と厚さの情報が提供されます。エリプソメトリースペクトルの分析から、積層フィルムの屈折率と厚さの情報が提供されます。



高速測定モードが、高速スペクトログラフで実現されています。

  • UV-可視CCD:250~1000nm、1秒未満
  • OMA-NIR:950~1700nm、約2秒



特徴

  • 非接触・非破壊の光学的評価法
  • 複数の測定ポイント
  • オゾンフィルターXeランプカバー
製品ラインナップ

SE

RCEエリプソメトリー

集束ビームでウェハーテクスチャの散乱を除去

製造工場のコンピュータへのリモート接続で結果データを転送
